据美通社消息，英特尔宣布，已成功将其1.6 Tbps的硅光引擎与12.8 Tbps的可编程以太网交换机进行集成。该一体封装解决方案整合了英特尔及其 Barefoot Networks 部门的基础技术构造模块，以用作以太网交换机上的集成光学器件。

受益客户群：该款一体封装交换机针对超大规模数据中心进行了优化，这一类型的数据中心往往对经济高效的互连和带宽有着无限的需求。英特尔目前正在向客户展示这项技术。

该技术的重要性：如今的数据中心交换机依赖于安装在交换机面板上的可插拔光学器件，这些光学器件使用电气走线连接到交换机串行器/反串行器 (SerDes) 端口。但随着数据中心交换机带宽的不断增加，将 SerDes 连接到可插拔光学器件将变得越来越复杂，并需要消耗更多功率。使用一体封装的光学器件，可将光学端口置于在同一封装内的交换机附近，从而可降低功耗并继续保持交换机带宽的扩展能力。

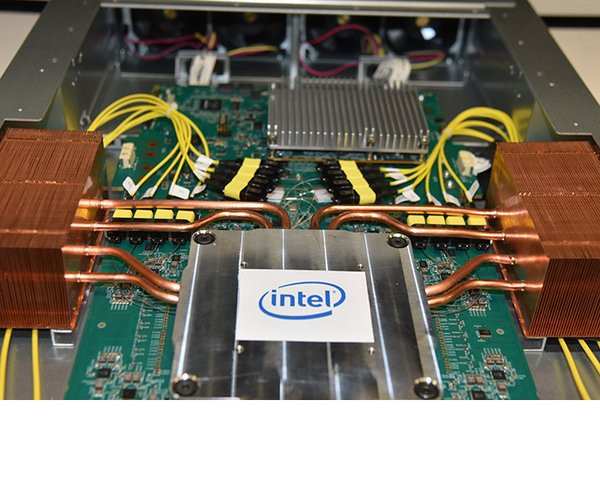

此次展示内容：本次展示集合了最先进的Barefoot Networks 可编程以太网交换机技术和英特尔的硅光技术。本次展示中的集成交换机封装采用 P4 可编程 Barefoot Tofino 2交换机 ASIC，并与英特尔硅光产品事业部的1.6 T比特（Tbps） 硅光引擎一体封装。
